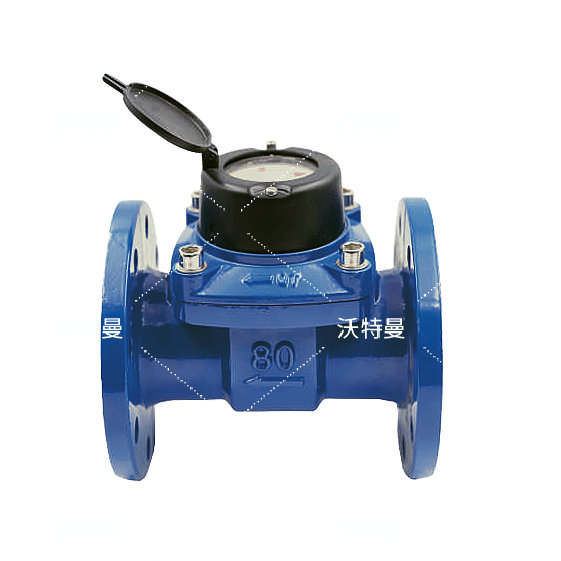

WPD宽量程水平螺翼可拆式水表

DN50-200mm
该水表用于流量波动相对不大的管网干线，同时需要兼顾小流量的场所，可用于特大流量的计量，如水泵后方，二次供水等场所。

产品特性
◆应用水力平衡技术，大大提高流量低区和高区性能
◆全系列产品量程比Q3/Q1=200
◆可选配铜封计数器，防护等级IP68,确保计数器表面不起雾
◆宝石配钨钢轴组合的轴承系统，确保产品的长期稳定性和可靠性
◆流动剖面敏感度等级为U0/D0,水表前后无需安装直管段
◆出厂水表预装远传磁钢，可在线升级为有线/无线智能远传水表
◆出厂水表预留压力传感器安装凸台，可直接在表体上安装压力传感器
◆采样方式：脉冲传感器(正反计量)、无磁传感、无源光电直读
◆通讯方式：LoRa/LoRaWAN、NB-IOT、GPRS、4G
◆温度等级：T50,T90可选

安装条件

◆进水端需加装过滤器
◆可水平或垂直安装

技术参数 WPD
公称口径	DN	mm	50	65	80	100	150	200
常用流量	Q3	m³/h	63	63	100	160	400	630
量程比*	Q3/Q1		200	200	200	200	200	200
	Q₂/Q₁		1.6	1.6	1.6	1.6	1.6	1.6
过载流量	Q4	m³/h	78.75	78.75	125	200	500	787.5
分界流量	Q2	m³/h	0.504	0.504	0.8	1.28	3.2	5.04
最小流量	Q1	m³/h	0.315	0.315	0.5	0.8	2	3.15
显示范围	min	m³	0.0005				0.005
	max	m³	999,999				9,999,999
脉冲值	m³/脉冲		0.1/1				1/10
长度	L	mm	200	200	225	250	300	350
高度	H	mm	210	218	280	290	320	364
拆卸高度	>G	mm	250	250	300	300	400	450
法兰外径	D	mm	165	185	200	220	285	340
单边螺栓孔数-孔直径	pc.-mm		4-φ19	4-φ19	8-φ19	8-φ19	8-φ23	8/12-φ23
耐压等级 MAP10/16
