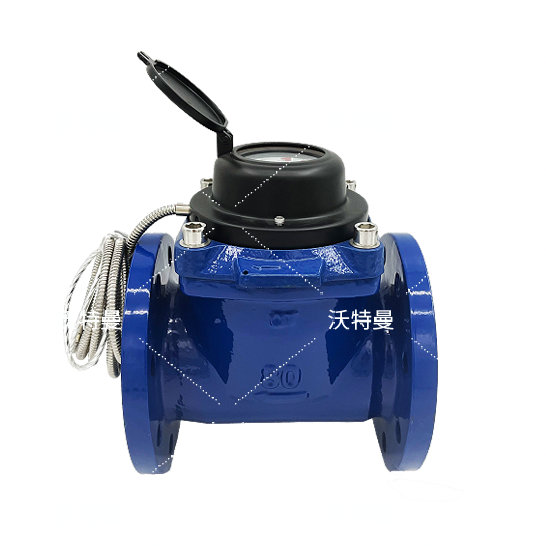

WPH水平螺翼可拆式水表

DN40-500mm
适用于流量相对稳定的场合的水计量，如厂矿、供水干线等。

产品特性
◆压力损失小，流通能力大，适合用于供水干线的水计量
◆磁传干式结构，计数器整洁、显示清晰
◆六位加大数字字轮显示读数
◆表壳采用环氧树脂粉末热喷处理，整表符合国家卫生部和欧洲饮用水标准要求
◆采用高耐磨性轴承系统，明显提高了产品的长期稳定性、可靠性和可承受的最大流量
◆采样方式：脉冲传感器（正反计量）、无磁传感、无源光电直读
◆通讯方式：LoRa/LoRaWAN、NB-IOT、GPRS、4G
◆温度等级：T50，T90可选
◆可选配铜封计数器，防护等级IP68，确保计数器表面不起雾

安装条件

◆要求直管段
◆进水端需加装滤器
◆可水平或垂直安装

技术参数 WPH
公称口径	DN	mm	40	50	65	80	100	125
常用流量	Q 3	m³/h	40	40	63	100	160	250
量程比*	Q3/Q1		80	80	80	80	80	80
	Q2/Q1		1.6	1.6	1.6	1.6	1.6	1.6
过载流量	Q 4	m³/h	50	50	78.75	125	200	312.5
分界流量	Q2	m³/h	0.8	0.8	1.26	2	3.2	5
最小流量	Q1	m³/h	0.50	0.50	0.7875	1.25	2.00	3.125
压力损失等级				△p63
显示范围	min	m³		0.0005
	max	m³		999,999
脉冲值	m³/脉冲			0.1/1
长度	L	mm	200	200	200	225	250	250
高度	H	mm	206	210	218	280	290	310
法兰外径	D	mm	150	165	185	200	220	250
单边螺栓孔数-孔直径	pc.-mm		4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ19

技术参数 WPH
公称口径	DN	mm	150	200	250	300	400	500
常用流量	Q3	m³/h	400	630	630	1000	1600	2500
量程比*	Q3/Q1		80	80	80	80	50	50
	Q2/Q1		1.6	1.6	1.6	1.6	1.6	1.6
过载流量	Q4	m³/h	500	787.5	78.75	1250	2000	3125
分界流量	Q2	m³/h	8	12.6	12.6	20	51.2	80
最小流量	Q1	m³/h	5.00	7.875	7.875	12.5	32	50
压力损失等级	△p63
显示范围	min	m³		0.005			0.05
	max	m³		9.999,999			99.999,999
脉冲值	m³/脉冲			1/10			10/100
长度	Lmm		300	350	450	500	600	800
高度	Hmm	mm	320	364	450	500	660	760
法兰外径	D	mm	285	340	405	460	580	715
单边螺栓孔数-孔直径	pc.-mm		8-φ23	8/12-φ23	12-φ26	12-φ26	16-φ30	20-φ34
