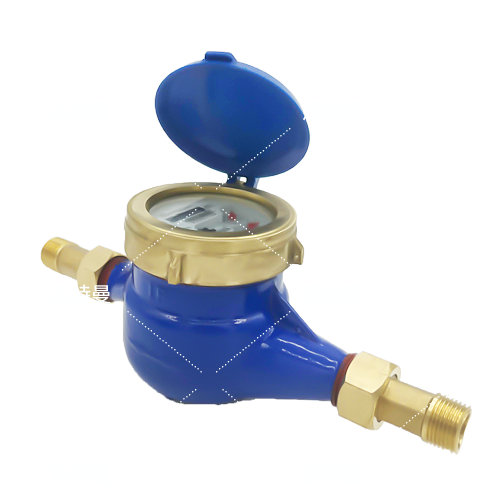

LXS旋翼式冷水水表

DN15-50mm
旋翼式水表，适用于小口径管道的单向水流总量的计量。主要由表壳、表罩、计数机构、计量机构等组成，计数机构采用液封形式，半液封水表表面有水，字轮读数部分是用防腐液体密封，与使用水隔开长久保持读数部分清晰，密封液体具有防冻、防雾、防污等特点。
产品特性
◆精确度高、计量准确、维修方便、技术指标达GB/T778.1~3-2018标准
◆液封系列计数器与被测水隔开能长期保持示值清晰
◆与水接触零部件采用优质防腐防污材料制作

技术参数LXS
公称口径	DN(mm)	15	20	25	32	40	50
常用流量	Q3 m³/h	2.5	4.0	6.3	10	16	25
量程比*	Q3/Q1=R	100	100	100	100	100	100
过载流量	Q4 m³/h	3.125	5.0	7.875	12.5	20	31.25
分界流量	Q2 m³/h	0.04	0.064	0.101	0.16	0.256	0.4
最小流量	Q1 m³/h	0.025	0.04	0.063	0.1	0.16	0.25
压力损失等级	△p63
显示范围	min m³	0.00005	0.00005	0.00005	0.00005	0.00005	0.00005
	max m³	99,999	99,999	99,999	99,999	99,999	99,999
长度(不带管接头)	mm	165	195	225	230	245	280
长度(带管接头)	mm	258	298	345	350	373	一
宽度	mm	97	97	103	110	1256	165
高度	mm	104	106	115	117	150	178
连接螺纹	G mm	G3/4B	G1B	G11/4B	G11/2B	G2B	G21/2B或法兰4-Φ18
单边螺栓数量-孔径	pc-mm	一	一	一	一	一	4-M16
温度等级		T50	T50	T50	T50	T50	T50
耐压等级		MAP10	MAP10	MAP10	MAP10	MAP10	MAP10
重量	Kg	1.4	1.6	2.4	2.6	5	9.2
